התקנת מתמר / עין גלאי דגים

בחירת מתמר למגלה דגים

מאת: תום ברדן

תרגום: רון פלצור

מתמר הוא לב מערכת גילוי הדגים, תפקידו להמיר גלים חשמליים לגלי קול או אנרגיה אקוסטית ובחזרה. מכשיר זה שולח גלי קול ומקבל בחזרה הד על מנת שמגלה הדגים יצליח לפרש או "לקרוא" מה נמצא מתחת לפני המים.

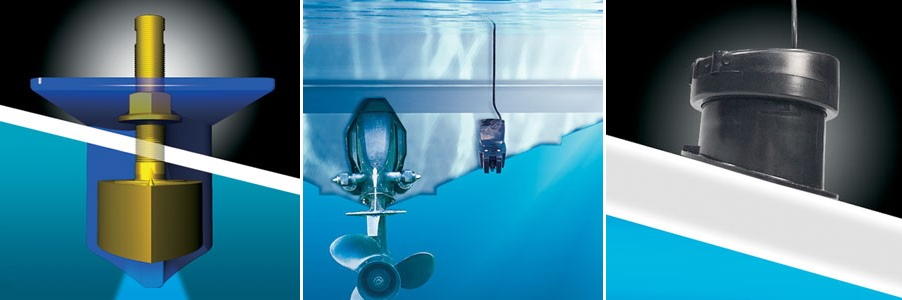

איזו שיטת הרכבה מתאימה לכלי השייט שלך?

דרך גוף הסירה "Thru Hull"

תושבת ברונזה, ניילון או פיר נירוסטה מועברים דרך חור בתחתית גוף הסירה. שיטה זו היא המורכבת ביותר להתקנה אבל עם הסיכוי הגדול ביותר להביא איכות אות ברמה הגבוהה ביותר. בעלי סירות מנוע ומפרש בדרך כלל משתמשים בשיטת גוף הסירה.

רכיב מוטה "Tilted Element"

סוג נוסף של מתמר שדרוש להרכיב דרך גוף הסירה הוא מתמר רכיב מוטה, בתוך המתמר יש רכיב משוחרר שזז לפי תנועות הסירה וכך המערכת יודעת לפצות על עילוי הסירה. שיטה זו מכווינה את קרן הגלאי קדימה לכיוון הקרקעית, וכתוצאה מכך מתקבלים גלי הד מדוייקים יותר בעומק. זאת בחירה טובה עבור סירות נגררות גדולות שלא יכולות להתקין בשיטת גוף הסירה הרגיל. השיטה עובדת גם כשגוף הסירה בעילוי של עד 25 מעלות עם תוצאות טובות גם במהירות 30 קשר.

הרכבה בתחתית הירכתיים "Transom Mount"

המתמר מוברג או מורכב מאחורי הסירה באמצעות תושבת כאשר המתמר עצמו מציץ מתחת או מאחורי גוף הסירה. התקנה פשוטה יותר אך החיסרון הוא שהאות לא מגיע לאותה רמת איכות בגלל תנועת מים בעייתית יותר באיזור המתמר.

ההתקנה פשוטה וגמישה ופופולרית בקרב סירות נגררות. ניתן להרכיב בשיטה זו על עץ, פיברגלס, אלומיניום או מתכת, לסירות עם מנוע אחד או שניים, פנימי או חיצוני. ביצועים ברמה נמוכה יותר במהירויות גבוהות.

הרכבה כזאת מתבצעת בדרך כלל בצד ימין של הירכתיים בגלל שבכיוון זה המדחף מסתובב כלפי מטה. התנועה כלפי מעלה של המדחף יוצרת בועות והפרעות למתמר. הרכבת המתמר תתבצע לפחות 75 מ"מ (3") מרדיוס הסיבוב של המדחף. לסירות בעלות שני מנועים רצוי להרכיב את המתמר בין שניהם במרכז או קצת לצד קו המרכז. רצוי להרכיב את המתמר כך שהצד הקדמי של החיישן יהיה קצת גבוה יותר מהחלק האחורי של החיישן ושיפנה מתחת לגוף הסירה.

פנים-גוף "In-Hull"

מותקן בתוך גוף הסירה בתחתית, מתמר הפנים-גוף שולח את האות שלו דרך גוף הסירה. מתמרים מסוג זה לא צריכים מגע ישיר עם מים. הם מודבקים לפנים גוף הסירה עם סיליקון או דבק אפוקסי. מתמר פנים-גוף הוא גם כן בחירה טובה לסירה נגררת, לכלי עם גוף בעל תחתית הדרגתית ולא ישרה ולסירות עם מבנה שנועד לביצועים ברמה גבוהה, מכיוון שאין פגיעה באקוודינמיקה, חדירה של גוף הסירה או פוטנציאל לפסילה. בשיטה זו אי אפשר לראות את טמפרטורת המים עם חיישנים שתומכים בכך. ניתן להתקין בשיטה זו כשהסירה נמצאת במים. על מנת לעבוד גם בזוויות עילוי של 30 מעלות כמו בהרכבה דרך גוף הסירה, מיקום המתמר צריך להיות בירכתיים וקרוב לקו המרכז כך שיהיה מתחת לפני המים תמיד.

מתמרי פנים-גוף צריכים הרכבת פיברגלס יציבה, בלי ספוג או עץ או כיסיי אוויר. מתמר 600W טיפוסי יכול לשדר דרך 12-16 מ"מ של פיברגלס.

מאיזה חומר?

פלסטיק לא מתאים לשימוש עם סירות מעץ מכיוון שהעץ מתרחב כשהוא סופג מים וזה עלול לגרום לבית המתמר להיסדק.

ברונזה לא מתאימה לשימוש עם סירות אלומיניום. האינטראקציה בין האלומיניום לברונזה, במיוחד במים מלוחים, תכלה את המתכות.

אילו טכנולוגיות סונאר יש?

כיום, לדייגים יש מבחר עצום של טכנולוגיות שונות לבחור מהן, הנה מה שצריך לדעת:

סונאר "קלאסי" בעל תדירות קבועה

סונארים מהסוג הזה לא השתנו הרבה במרוצת השנים. אבל שיפורים טכנולוגיים כמו תמונות מעובדות דיגיטלית, לעיתים בשם טכנולוגיית Broadband, שיפרו את הסונאר. אפשר לקנות תדרי 50kHz, 200kHz ועוד תדרים קבועים מראש.

בשביל עומק מקסימלי, עדיף להשתמש בתדרים נמוכים יותר. בשביל הרזולוציה הגבוהה ביותר, פחות רעשי רקע על המסך או פשוט התוצאות הטובות ביותר לסירות מהירות, הכי טוב להשתמש בתדירויות גבוהות יותר.

אם משתמשים בסונאר בעל תדירות אחת קבועה או סונאר דיגיטלי, מומלץ להשתמש ב200kHz למים בעומק של עד 60 מטרים, ו-80-50kHz למים עמוקים יותר. קיימים סונארים בעלי מספר תדרים בו זמנית ומשלבים תדרים נמוכים וגבוהים על מנת לתת לדייגים את היתרון של שניהם.

סונאר סורק בתדירות גבוהה

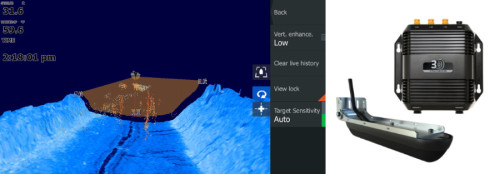

סונארים סורקים בתדירות גבוהה כמו הLowrance StructureScan HD מאפשרים לך לסרוק אזור עם אות בעל תדר גבוה מאוד, כתוצאה מכך מתקבלת תמונה מדוייקת. הבחירה העיקרית היא בין 455kHz בשביל טווח סריקה גדול יותר לבין 800kHz בשביל תמונה מפורטת ומדוייקת יותר בטווח סריקה קטן.

סונאר כיווני

אלה סונארים שאפשר לכוון כמו קרן אור של פנס, בצורה מכנית או חשמלית. Garmin Panoptix, Simrad/B&G ForwardScan  ו-Lowrance SpotlightScan הם סונארים כיווניים בעלי תדירות גבוהה שמאפשרים לסרוק איזור שאתה מעוניין לדוג בו עוד לפני שהגעת אליו. קיימים מגוון צורות קרן ותדרים. דייג שמשתמש בסונאר כיווני יכול לראות אם מקום מתאים לדייג פרודוקטיבי לפני שהוא פיזית מגיע אליו. קיימים גם מכשירים שיכולים לסרוק את צידי הסירה.

סונאר CHIRP

סונאר CHIRP זאת טכנולוגיה חדשנית לגילוי דגים. לעומת סונאר רגיל שמאתר באמצעות תדר בודד, CHIRP סורק ללא הפסקה עם קשת שלמה של תדרים באות ארוך יותר. אנרגיית הקול המתקבלת היא גדולה פי כמה מאות מתדר בודד, כתוצאה מכך מתקבלים יותר פרטים בנוגע למטרה, רזולוציה גבוהה יותר ודיוק בעומקים גדולים יותר.

רשת תדרים משפרת את איכות אות הסונאר בכך שהיא מספקת:

1. הפרדת מטרות טובה יותר - בגלל שCHIRP משתמש בקשת של תדרים במקום תדר בודד, מתקבלת תמונה המאפשרת להבדיל בין סוגי דגים גם כשהם קרובים מאוד אחד לשני או בקרקעית הים.

2. פחות שיבושים

סונארים שפועלים בשיטות אחרות לפעמים קולטים "רעשי רקע" שלא רלוונטיים לאותות שהסונאר שלח, CHIRP יוצר טווח תדרים ייחודי ומעבד רק את אותו טווח המתקבל חזרה, זה נותן לסונאר את היכולת להבדיל בין הד אמיתי להפרעות תת-מימיות.

באילו תדרים לבחור?

25-80kHz או 50kHz: תדרים נמוכים מספקים גילוי בעומקים גדולים, מעולה עבור דייג במים עמוקים. בשביל להגיע לתוצאות גדולות יותר עם מתמר 50kHz  כדאי לבחור גלאי 1-2 קילו וואט.

80-160 kHzאו 83kHz: תדרים בינוניים מספקים את הטווח שטח הגדול ביותר, אידיאלי גם בשביל לעקוב אחר פיתיון ישירות מתחת למתמר במים רדודים.

160-800kHz או 200kHz: תדרים גבוהים מספקים תמונה באיכות גבוהה יותר, מה שנותן את היכולת לקבל יותר מידע בקלות על הדגים בסריקה. ככל שהתדר עולה העומק המקסימלי של הסריקה מצטמצם.

455kHz: מאפשר לסרוק בקשת רחבה ולקבל תמונה באיכות גבוהה.

800kHz: בעל עומק מקסימלי רדוד יותר מ455kHz אך עם תמונה ריאליסטית וחדה יותר.

רוחב קרן

מתמרים בעלי תדרים נמוכים יותר בדרך כלל שולחים ומקבלים מידע בקונוס סריקה רחב יותר כך שהם מכסים שטח גדול יותר, הם מזהים דגים שלא נמצאים ישירות מתחת לסירה ומגיעים לעומקים גדולים אבל הם לא מראים את אותה רמת הפרט והפרדה בין המטרות. חפצים בסביבה עלולים להיקלט ותתקבל תמונה לא ברורה במיוחד במקום דגים ברורים. דייגים רבים משתמשים בתדרים נמוכים על מנת לעקוב אחרי מספר פריסות רשת בו זמנית. שליחת תדרים גבוהים וגם נמוכים בו זמנית והצגתם במסך מפוצל במגלה הדגים יביא חשיפת שטח גדול עם שיפור באיכות הפרטים.

כמה כוח?

עוצמת הכוח משפיעה ישירות על כמה טוב אפשר לראות במים עם הפרעות (לכלוכים, זיהום, מים מלוחים), עוצמה חזקה יותר מאפשרת לראות בעומקים גדולים יותר, ועוזרת להבדיל בין מטרות דייג לקרקעית המים.

עומק מים

אם פועלים במים רדודים, איכות הקרקעית ושטח סריקה רחב זאת העדיפות הראשונה. רצוי תדרים גבוהים לשם כך (200, 455 או 800kHz).

אם פועלים רחוק מהחוף או באגמים עמוקים עומק סריקה מקסימלי זאת העדיפות הראשונה. בשביל עומק מקסימלי צריך מתמר חזק שמשדר בתדר נמוך וזווית סריקה צרה. סריקות יהיו איכותיות יותר במים מתוקים מאשר במים מלוחים בכ-25%-50%.
