אנודות צינק Zineti לכלי שיט - ההגנה הקתודית ששומרת על הסירה שלך

הים הוא המקום שבו אנחנו אוהבים להיות, אבל עבור חלקי המתכת של כלי השיט הוא גם סביבה מאתגרת במיוחד. מי ים, מלחים ומגע בין מתכות שונות עלולים לגרום לקורוזיה גלוונית, לפגוע במערכות ההנעה וההיגוי ולהוביל להוצאות תחזוקה משמעותיות.

אחת הדרכים החשובות להגן על כלי השיט היא התקנת אנודות הקרבה איכותיות, המוכרות גם בשם צינקים לסירות.

חברת Zineti S.A.U הספרדית, שנוסדה בשנת 1977, מתמחה בייצור אנודות הקרבה ופתרונות להגנה קתודית. החברה מציעה מגוון רחב של אנודות לצירי מדחף, מנועים ימיים, דפי הגה, מערכות קירור ורכיבי מתכת נוספים.

ב-SEATRADE פישלס, היבואן הרשמי של Zineti בישראל, תוכלו למצוא מגוון פתרונות להגנה קתודית ולקבל ייעוץ מקצועי בבחירת האנודה המתאימה לכלי השיט שלכם.

מהי הגנה קתודית ולמה היא חשובה לכלי השיט?

הגנה קתודית (Cathodic Protection) היא שיטה להפחתת קורוזיה ברכיבי מתכת החשופים למים ולסביבה מוליכת חשמל.

כאשר מתכות שונות נמצאות במגע חשמלי זו עם זו ובסביבה מוליכה, כמו מי ים, עלולה להתפתח קורוזיה גלוונית הפוגעת ברכיבי המתכת.

כדי לצמצם את התופעה מתקינים אנודת הקרבה (Sacrificial Anode), העשויה ממתכת פעילה יותר, כגון אבץ, אלומיניום או מגנזיום. האנודה מתכלה בהדרגה במקום רכיבי המתכת שעליהם היא נועדה להגן.

אילו חלקים בכלי השיט זקוקים להגנה?

• צירי מדחף ומערכות הנעה.

• דפי הגה ומדפי איזון.

• מנועים חיצוניים ופנימיים.

• מערכות קירור של מנועים ימיים.

• רכיבי מתכת בגוף כלי השיט.

• מערכות Saildrive ומדחפים ייעודיים.

בחירה נכונה של אנודת הקרבה והתקנתה בהתאם להוראות היצרן מסייעות לשמור על תקינות הרכיבים ולהפחית את הסיכון לנזקי קורוזיה.

Zineti – מומחיות ספרדית בהגנה קתודית מאז 1977

חברת Zineti S.A.U נוסדה בספרד בשנת 1977 ומתמחה בפיתוח, ייצור והפצה של אנודות הקרבה למגזר הימי והתעשייתי.

החברה מציעה מגוון של למעלה מ-600 מוצרים, המיועדים ליישומים שונים בסירות מנוע, יאכטות, כלי שיט מסחריים ומערכות ימיות.

החברה פועלת תחת מערכת ניהול איכות המוסמכת לתקן ISO 9001, ומציעה אנודות המיוצרות מסגסוגות ייעודיות להגנה קתודית.

היתרונות המרכזיים של אנודות Zineti

• ניסיון מקצועי רב שנים: פעילות בתחום ההגנה הקתודית מאז שנת 1977.

• מגוון רחב של דגמים: אנודות לצירי מדחף, מנועים, מערכות קירור, דפי הגה וגוף כלי השיט.

• פתרונות למותגי מנועים מובילים: מגוון דגמים המתאימים למנועי Yamaha, Mercury, Mariner, Suzuki ו-Volvo Penta, בכפוף לבדיקת תאימות.

• חומרי גלם איכותיים: שימוש בסגסוגות המיועדות להגנה קתודית בסביבה ימית.

• אפשרויות התקנה מגוונות: חיבור בברגים, הברגה, הידוק סביב ציר או ריתוך.

• תקנים מקצועיים: דגמים מסוימים מיוצרים לפי דרישות כגון DNV RP-B401 ו-US MIL-A-18001K.

מגוון אנודות הצינק של Zineti – פתרון לכל מערכת בכלי השיט

לא כל אנודת צינק מתאימה לכל כלי שיט. בחירת האנודה תלויה במיקום ההתקנה, במידות הרכיב, בדגם המנוע, בסוג החיבור ובסביבת המים.

Zineti מציעה מגוון פתרונות המותאמים לרכיבים ולמערכות שונות.

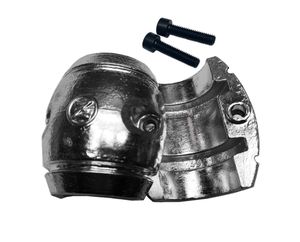

צינק עגול לציר מדחף – Collar Anodes

ציר המדחף הוא אחד הרכיבים החשובים במערכת ההנעה של כלי השיט. מכיוון שהוא חשוף למים לאורך זמן, חשוב להגן עליו מפני קורוזיה גלוונית.

אנודות קולאר (Collar Anodes) הן אנודות טבעתיות המותקנות סביב ציר המדחף. חלק מהדגמים כוללים מבנה מפוצל המאפשר התקנה באמצעות ברגים.

דגמים מרכזיים במגוון:

• Z-2680N – צינק לציר בקוטר 22 מ"מ.

• Z-2681N – צינק לציר בקוטר 25 מ"מ.

• Z-2682 – צינק לציר בקוטר 30 מ"מ.

• Z-2682C – צינק לציר בקוטר 32 מ"מ.

• Z-2683N – צינק לציר בקוטר 35 מ"מ.

• Z-2684N – צינק לציר בקוטר 38 מ"מ.

• Z-2685N – צינק לציר בקוטר 40 מ"מ.

• Z-2686 – צינק לציר בקוטר 45 מ"מ.

בנוסף קיימות אנודות טבעתיות צרות, כגון Z-2692 לציר בקוטר 25 מ"מ ו-Z-2693 לציר בקוטר 30 מ"מ.

טיפ מקצועי: לפני רכישת צינק לציר מדחף יש למדוד את קוטר הציר במדויק ולבדוק את מבנה החיבור.

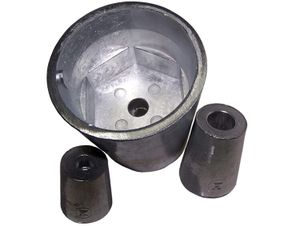

צינק קוני לקצה ציר מדחף – Cone Anodes

אנודות קוניות מיועדות להתקנה בקצה ציר המדחף ומסייעות להגן על רכיבי מערכת ההנעה מפני קורוזיה גלוונית.

האנודות זמינות במידות שונות, ובחלק מהדגמים ניתן לבחור בין גרסה עם תושבת או אום מתכתי לבין גרסה ללא תושבת.

דגמים מרכזיים:

• Z-2250N – צינק קוני לצירים בקוטר 22/25 מ"מ.

• Z-2300N – צינק קוני לציר בקוטר 30 מ"מ.

• Z-2300NL – צינק קוני לציר בקוטר 30 מ"מ עם תושבת.

• Z-2350N – צינק קוני לציר בקוטר 35 מ"מ.

• Z-2350NL – צינק קוני לציר בקוטר 35 מ"מ עם תושבת.

• Z-2400N – צינק קוני לציר בקוטר 40 מ"מ.

• Z-2400NL – צינק קוני לציר בקוטר 40 מ"מ עם תושבת.

יש לוודא התאמה למבנה ציר המדחף, לסוג החיבור ולמידות האנודה המקורית.

צינק לדף הגה ומדפי איזון – Disc Anodes

דפי הגה ומדפי איזון (Trim Tabs) חשופים באופן קבוע למים ולכן זקוקים להגנה מתאימה מפני קורוזיה.

אנודות דיסק הן אנודות עגולות המותקנות על משטחי מתכת באמצעות חיבור מתאים.

דגמים במגוון:

• Z-DSF50 – צינק עגול בקוטר 50 מ"מ, במשקל 76 גרם.

• Z-DSF90 – צינק עגול בקוטר 90 מ"מ, במשקל 446 גרם.

• Z-1B – צינק עגול בקוטר 120 מ"מ, במשקל 1 ק"ג.

בחירת האנודה צריכה להתבצע בהתאם למידות דף ההגה או מדף האיזון ולדרישות מערכת ההגנה הקתודית.

צינק למנועים חיצוניים – Outboard Anodes

מנועים חיצוניים כוללים רכיבי מתכת החשופים למים, במיוחד באזור יחידת הזנב, הגיר התחתון ומערכת הקירור.

אנודות מתאימות מסייעות בהגנה על רכיבים אלו מפני קורוזיה גלוונית.

בין הדגמים של Zineti:

• Z-2543 – צינק למערכת קירור של מנועי Yamaha בהספק 4–70 כ"ס.

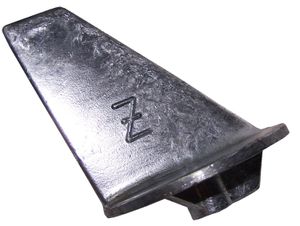

• Z-2551 – צינק בצורת סנפיר למנועי Mariner בהספק 90–140 כ"ס.

• Z-2582L – צינק למנועי Yamaha בהספק 4–15 כ"ס, בהתאם לשנת הייצור.

• Z-2583 – צינק למערכת קירור של מנוע Mercury בהספק 90 כ"ס, 4 פעימות.

• Z-2723 – צינק למנועי Suzuki מסדרת DT בהספק 90–225 כ"ס, בהתאם לשנת הייצור.

חשוב לדעת: התאמת צינק למנוע אינה מתבצעת רק לפי שם היצרן או הספק המנוע. יש לבדוק גם את הדגם, שנת הייצור והמק"ט המקורי.

צינק למערכות קירור של מנועים ימיים

מערכות קירור של מנועים ימיים עלולות להיות חשופות לקורוזיה, במיוחד במערכות שבהן זורמים מי ים.

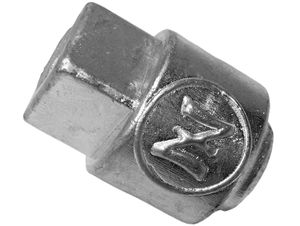

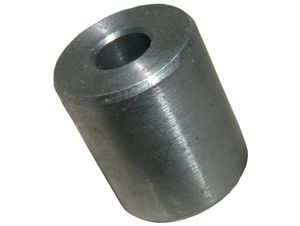

אנודות עיפרון (Pencil Anodes) ואנודות גליליות מותקנות בנקודות ייעודיות במערכת הקירור ומסייעות להגן על רכיבי המתכת.

דגמים לדוגמה:

• Z-2712 – צינק עיפרון עם הברגה חיצונית למערכת קירור של מנועי Volvo Penta.

• Z-2713 – צינק גלילי עם הברגה פנימית למערכות קירור של מנועי Volvo Penta מסדרות TD, D, TAD, TMD, MD, TAM ו-AQD.

לפני הרכישה יש לוודא התאמה של סוג ההברגה, מידות האנודה ודגם המנוע.

צינק למערכות Saildrive ומדחפי Max-Prop

מערכות הנעה ייעודיות דורשות אנודות המותאמות למבנה ולנקודות החיבור שלהן.

Z-2700 – צינק ל-Volvo Penta Saildrive 110S

אנודת אבץ טבעתית במשקל 940 גרם, המיועדת למערכת ההנעה Volvo Penta 110S, עם מק"ט מקורי להשוואה 875812.

Z-MAX01/6 – צינק למדחף Max-Prop

אנודת אבץ בעלת מבנה כיפתי-קוני עם שישה חורי חיבור, המיועדת למערכת מדחף Max-Prop תואמת.

במערכות אלו חשוב במיוחד לבדוק התאמה לדגם המדחף, למידות האנודה ולמיקום חורי החיבור.

צינק אובלי לריתוך ואנודות לחיבור בברגים

אנודות אובליות ומוארכות מיועדות להגנה קתודית על משטחי מתכת, בהתאם לתכנון מערכת ההגנה.

חלק מהדגמים כוללים פס מתכת אורכי המיועד לריתוך, בעוד שאחרים מיועדים לחיבור באמצעות ברגים.

אנודות לריתוך:

• ZP-1 – צינק אובלי בצורת דג, עם פס מתכת אורכי לריתוך, במשקל 1.106 ק"ג.

• ZP-5 – צינק אובלי לריתוך, במשקל 5.054 ק"ג.

אנודות לחיבור בברגים:

• Z-1D – צינק מוארך מסדרת FAIRLINE, במשקל 1.358 ק"ג.

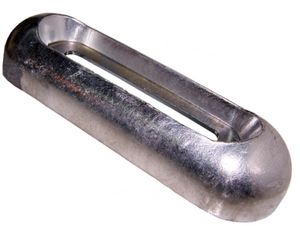

• Z-3BF – צינק מוארך עם שני חורי חיבור מאורכים, במשקל 2.160 ק"ג.

יש לבחור את סוג האנודה בהתאם למשטח המתכת, למיקום ההתקנה ולדרישות ההגנה הקתודית.

איך בוחרים אנודת צינק מתאימה לכלי השיט?

בחירה נכונה של אנודה היא חלק חשוב בתחזוקה השוטפת של כלי השיט.

זיהוי הרכיב שזקוק להגנה

ראשית יש לזהות את הרכיב שעליו תותקן האנודה: ציר מדחף, דף הגה, מנוע חיצוני, מערכת קירור או גוף כלי השיט.

בדיקת מידות האנודה

יש לבדוק קוטר ציר, מידות חיבור, סוג הברגה ומיקום חורי ההתקנה, בהתאם לסוג האנודה.

התאמה לסוג המים

אבץ הוא חומר מקובל להגנה קתודית במי ים מלוחים. בסביבות מים מתוקים או מליחים עשויות להתאים סגסוגות אחרות, בהתאם למערכת ולהוראות היצרן.

בדיקת מק"ט מקורי

באנודות למנועים ימיים מומלץ להשוות את המק"ט המקורי של יצרן המנוע כדי לצמצם טעויות בהתאמה.

התייעצות עם איש מקצוע

כאשר אין ודאות לגבי התאמת האנודה, מומלץ להתייעץ עם גורם מקצועי המכיר מערכות הנעה והגנה קתודית לכלי שיט.

אבץ, אלומיניום או מגנזיום – איזו אנודה מתאימה לסירה?

אנודות הקרבה מיוצרות מסגסוגות שונות, כאשר בחירת החומר תלויה בסביבת המים ובתכנון מערכת ההגנה הקתודית.

חשוב לבחור את חומר האנודה בהתאם להמלצות יצרן כלי השיט או מערכת ההנעה, ולא להחליף בין חומרים ללא בדיקת התאמה.

מתי צריך להחליף צינק בסירה?

אנודת הקרבה מתוכננת להישחק בהדרגה במהלך השימוש. שחיקה זו היא חלק מתהליך ההגנה על רכיבי המתכת.

עם זאת, כאשר האנודה נשחקת באופן משמעותי, יש לבדוק אם נדרשת החלפתה.

סימנים שכדאי לשים לב אליהם:

• ירידה משמעותית בנפח האנודה.

• שחיקה לא אחידה או התפוררות.

• חיבור רופף או פגום.

• סימני קורוזיה על רכיבי מתכת סמוכים.

• אנודה שאינה נשחקת לאורך זמן, מצב שעשוי להצביע על בעיית התאמה או מגע חשמלי.

מומלץ לבדוק את האנודות באופן תקופתי, במיוחד במסגרת טיפולי תחזוקה והרמת כלי השיט מהמים.

שאלות ותשובות נפוצות על אנודות צינק לכלי שיט

• מה זה צינק לסירה?

צינק לסירה הוא אנודת הקרבה העשויה אבץ. האנודה מותקנת כחלק ממערכת ההגנה הקתודית ונשחקת בהדרגה כדי לסייע בהגנה על רכיבי מתכת מפני קורוזיה גלוונית.

• האם כל צינק מתאים לכל סירה?

לא. יש לבחור את האנודה בהתאם לסוג הרכיב, מידותיו, סוג המים, חומר האנודה ואופן ההתקנה. במנועים חשוב לבדוק גם את הדגם והמק"ט המקורי.

• מה ההבדל בין צינק לציר מדחף לצינק לדף הגה?

צינק לציר מדחף הוא לרוב אנודה טבעתית המותקנת סביב הציר או אנודה קונית בקצהו. צינק לדף הגה הוא בדרך כלל אנודת דיסק המתחברת למשטח ההגה.

• האם אפשר להשתמש באנודת אבץ במים מתוקים?

ההתאמה תלויה בתנאי המים ובתכנון מערכת ההגנה הקתודית. במים מתוקים נעשה לעיתים שימוש באנודות מגנזיום, אך יש לפעול לפי הוראות היצרן.

• כל כמה זמן צריך להחליף צינק בסירה?

תדירות ההחלפה תלויה בקצב השחיקה, בתנאי הסביבה ובמשך השהייה במים. מומלץ לבצע בדיקות תקופתיות ולהחליף בהתאם למצב האנודה ולהנחיות היצרן.

• איך יודעים איזה צינק מתאים למנוע Yamaha, Mercury או Volvo Penta?

מומלץ לבדוק את יצרן המנוע, הדגם המדויק, שנת הייצור והמק"ט המקורי. צוות SEATRADE פישלס יכול לסייע בבדיקת ההתאמה.

• האם אפשר להתקין צינק לבד?

בחלק מהמקרים ההתקנה פשוטה יחסית, אך חשוב להקפיד על התאמה מדויקת, חיבור חשמלי תקין והידוק בהתאם להוראות היצרן. התקנות מורכבות ואנודות לריתוך מומלץ להתקין באמצעות איש מקצוע מתאים.

SEATRADE פישלס – הבית של מוצרי Zineti בישראל

הגנה קתודית נכונה מתחילה בבחירת האנודה המתאימה.

פישלס SEATRADE, היבואן הרשמי של Zineti בישראל, מעמידה לרשות בעלי כלי שיט מגוון אנודות צינק לצד ידע וניסיון מקצועי בתחום הציוד הימי ומערכות ההנעה.

בין אם אתם מחפשים צינק לציר מדחף, אנודה למנוע חיצוני, צינק למערכת קירור, אנודה לדף הגה או פתרון לריתוך – צוות פישלס כאן כדי לסייע לכם לבחור את המוצר המתאים.

לא בטוחים איזה צינק מתאים לכלי השיט שלכם?

שלחו לנו את דגם המנוע, קוטר הציר, המק"ט המקורי או תמונה של האנודה הקיימת, ונשמח לסייע בבדיקת ההתאמה.

גלו את מגוון אנודות Zineti באתר SEATRADE פישלס, וקבלו ייעוץ מקצועי והצעת מחיר בהתאמה לצורכי כלי השיט שלכם.
